Еще о переделке серверных блоков питания, в данный момент серверные блоки питания можно купить очень дёшево, а порой и вовсе достать бесплатно. Многие знают, что при отличных характеристиках у них есть небольшая особенность — требуется доработка для запуска и небольшого повышения выходного напряжения. У меня на руках побывали модели Dell, HP, Delta и другие. Расскажу о переделке одной из них, поскольку питание усилителей мощности для КВ, трансиверов и прочей аппаратуры требуется с напряжением 13,8 В — тема для меня лично актуальная.
Сразу отмечу: далеко не во всех блоках удаётся легко поднять напряжение. Однако при внимательном изучении схемы варианты находятся, и некоторые модели реально настроить на 13,8 В. Учитывая это, я выбрал DPS-750RB A, понимая, что небольшими изменениями можно добиться нужного напряжения без потери исходной надёжности.
В качестве примера рассмотрим серверный блок HP (220–240 В) модели HSTNS-PD18
с выходными параметрами 12 В и 62,5 А, общей мощностью 750 Вт. Переделывается он элементарно. Конечно, это импульсный источник, и размещать его лучше на некотором удалении от трансивера, но я сильных наводок или проблем не заметил. К тому же габариты и масса — два неоспоримых плюса.
Еще о переделке серверных блоков питания
понятно, что заводской вариант выдаёт фиксированные 12 В, а встроенной индикации напряжения и тока у него нет. Но это при желании можно легко решить установкой небольших цифровых измерительных приборов. Главное же в том, что после подъёма напряжения до 13,2–13,8 В отдаваемый ток уже не будет равен исходным 62,5 А. Применяем закон Ома и формулу мощности: P = U × I. Исходная мощность: 62,5 А × 12 В = 750 Вт.<br>Тогда при 13,8 В расчётный ток составит: I = 750 Вт / 13,8 В ≈ 54,35 А, а полная мощность будет примерно 727 Вт.
Сама доработка для получения 13,8 В очень проста

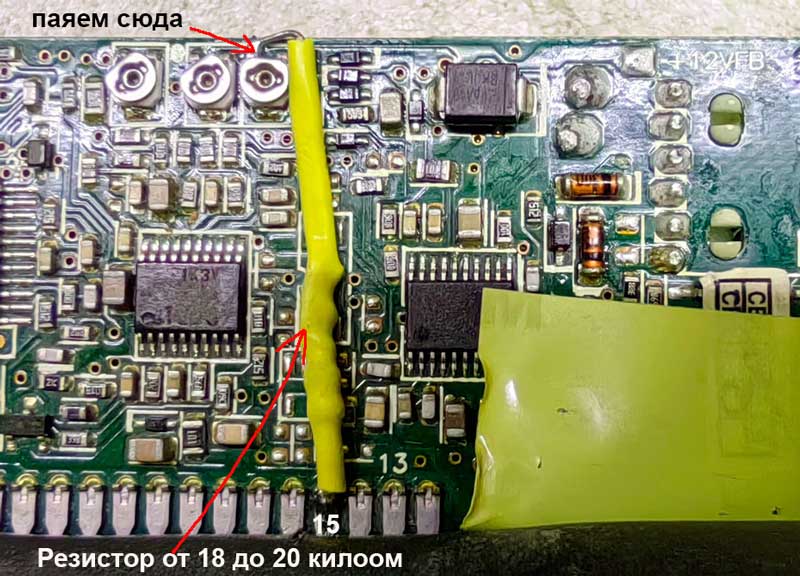

нужно выпаять постоянный резистор номиналом 100 Ом и впаять на его место потенциометр, которым и выставляется желаемое напряжение. Регулировку производят потенциометром, расположенным рядом; чтобы получить 13,8 В, его поворачивают почти до упора в одну из сторон. Однако усердствовать не стоит — может сработать защита от перенапряжения, поскольку мы её не отключали. На практике многие экземпляры спокойно работают на 13,8 В, но попадаются и такие, где защита срабатывает. В этом случае достаточно чуть уменьшить напряжение до 13,2–13,6 В, и блок сохраняет все характеристики и работает без проблем.

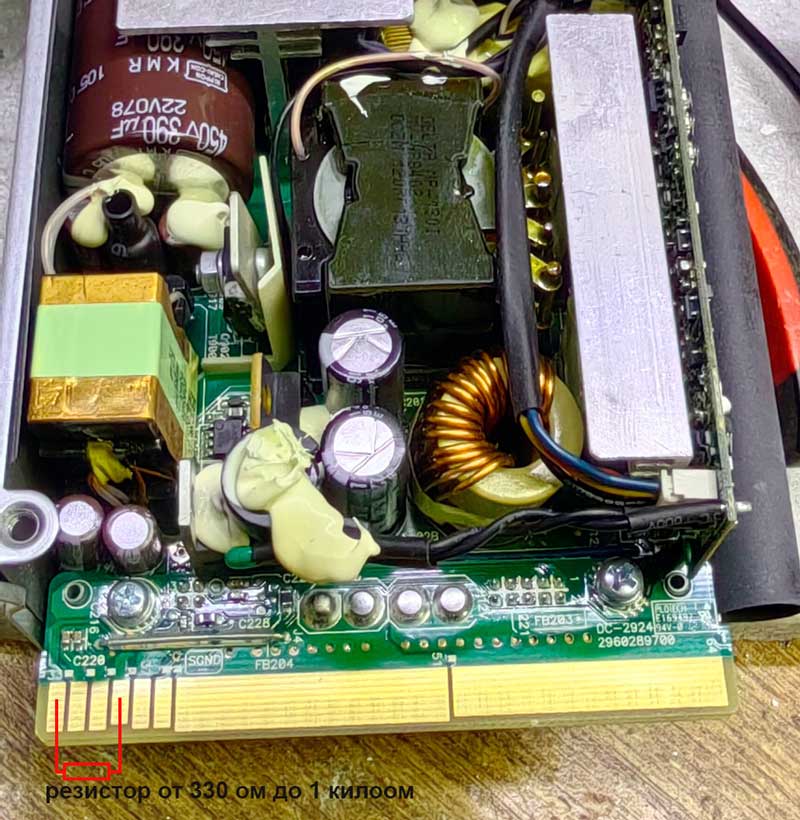

Поскольку изначально источник предназначен для серверов, нужно настроить его запуск автоматически. Для этого на разъёме, расположенном на стороне, противоположной сетевому вводу, достаточно припаять постоянный резистор, как показано на рисунке. После такой модификации источник будет включаться сразу при подаче напряжения 220 В. Плюсовая площадка находится справа, минусовая — слева; там мы и получаем наши 13,8 В с током до 54 А.
Для удобства подключения силовых кабелей можно припаять дополнительные разъёмы как пример можно посмотреть на фото.
Можно сказать, что некоторые модели не поддаются такой переделке и рассчитаны строго на 12 В, поэтому стоит внимательно изучать схему. Описанная переделка ориентирована именно на HP HSTNS-PL18, который без труда можно приобрести.
Еще хотелось поднять одну тему, по серверным блокам питания, которые массово используют радиолюбители, а именно HP HSTNS-PL14 (версию на 460 Вт), вот некоторые дополнительные данные, которые могут пригодиться другим.
Я исследовал делитель напряжения, задающий опорное напряжение Vref. Оказалось, что в верхнем плече стоят три резистора: 4,42 кОм, 10 Ом и 39,2 Ом, что в сумме даёт около 4,4692 кОм. Нижнее плечо состоит из постоянного 1 кОм, постоянного 100 Ом и подстроечного 100 Ом, обеспечивая общее сопротивление от 1,1 до 1,2 кОм. Зная Vref и сопротивления, можно через калькулятор точно подобрать номиналы для нужного выходного напряжения.
При заводской конфигурации (нижнее плечо 1,1–1,2 кОм) расчётный диапазон регулировки составляет примерно 11,81–12,66 В. Если последовательно добавить резистор 100 Ом, нижнее плечо станет 1 кОм — 1,1 кОм, и расчётный диапазон смещается к 12,66–13,67 В.
При замене постоянного 100-омного резистора на 16 Ом и 100-омный потенциометр — на 1 кОм. В результате нижнее сопротивление меняется от 1,016 кОм до 2,016 кОм, что даёт диапазон от 8,04 В до 13,5 В. Резистор 16 Ом нужен, чтобы верхняя граница осталась около 13,5 В. Поскольку, судя по всему, для стабильной работы на токах более 10 А при большем повышении напряжения уже требуются дополнительные модификации.
При замерах было замечено, что при напряжении ниже примерно 8,6 В стабильность падает и блок отключается. Вероятно, из-за срабатывания защиты от пониженного напряжения. После всех изменений проверена работа под нагрузочным тестером. При 9 В блок уверенно держал не менее 17 А, а при 13,5 В — не менее 11 А (это максимальный предел, который позволяет проверить цифровая нагрузка на 150 Вт). Так что рабочий диапазон расширяется, хотя на краях есть естественные ограничения.
