Антенна типа end-fed, вероятность, 90% антенн, с которых мы будем работать за свою радиолюбительскую жизнь. Они окажутся одной из тех базовых конструкций или их производной. Вот можно обсудить один из популярных сегодня типов антенн. Мы всё чаще используем в выездной, да и не только, — «антенну с питанием с конца».
Антенны бывают двух разновидностей, настолько похожих друг на друга, что порой трудно различить, какая из них какая. Полуволновая антенна с питанием с конца (EFHW) — это резонансная антенна с электрической длиной в половину волны на основной частоте, которая работает на своей основной частоте и её кратных.
Ведь антенну с питанием с конца вполне справедливо можно назвать «случайным проводом». Поскольку она не является электрической полуволной или её кратным ни на одном из диапазонов.
Она напоминает начало нашего радиолюбительского хобби, когда антенной был «просто провод». Как и с любой радиолюбительской антенной, которая должна работать на нескольких диапазонах, следует понимать, что её характеристики будут в некоторой степени компромиссными по сравнению с идеальным однодиапозонным излучателем.
Компромисс для семейства антенн с питанием с конца заключается в их приспособленности к работе на выезде. И удобстве во многих временных решениях и в домашних условиях. Семейство антенн с питанием с конца чрезвычайно популярно среди различных активаторов и любителей работы с полей.
Так как антенна типа end-fed представляет собой немного провода, пара изоляторов и unun — и у вас есть всё необходимое для антенны с питанием с конца. Что такое unun? Это трансформатор импеданса, близкий родственник балуна, где «балун» — сокращение от «balanced to unbalanced» (симметричный к несимметричному), а unun — от «unbalanced to unbalanced.
Коэффициент трансформации unun
Коэффициент трансформации unun и электрическая длина провода определяют, будет ли это настоящая полуволновая антенна с питанием с конца или «просто провод». Так как напряжение на концах резонансного полуволнового диполя очень высокое, что указывает на очень высокий импеданс.
Обычно мы питаем наши диполи в центре — в точке с большим током — низкоомным коаксиальным кабелем. Для EFHW, используя unun с высоким коэффициентом трансформации (например, 49:1 или выше). Мы можем обеспечить согласование на конце антенны с помощью встроенного тюнера в большинстве современных трансиверов.
Для нерезонансных антенн с питанием с конца обычно используется unun 9:1. Подходящую случайную длину провода для нерезонансной антенны с питанием с конца можно найти в таблицах в интернете. В таблицах перечислены длины, не являющиеся резонансными ни на одном КВ-диапазонов.
Вариант на случайном проводе с питанием с конца через unun 9:1 длиной 41,7 метров. Это должно работать на диапазонах от 160 до 10 метров. Еще нам потребуется unun и его не составит труда изготовить самостоятельно. Для этого нам потребуется разъем SO-239, подходящий бокс для размещения изготовленного unun, как пример на фото выше.
Следующий шаг намотка unun
Следующим шагом была намотка провода на тороидальный сердечник для unun. Берем три отрезка провода для отдельных обмоток. Который был уложен рядом друг с другом и был обернут лентой в плоский кабель.
В балуне или unun нет половин витков. Витки считаются при проходит через середину — это виток. На рисунке представлена схема, показывающая три отдельные обмотки. Три точки — это метки полярности, обозначающие «начало» данной обмотки. Таким образом, плоский кабель был намотан на сердечник в шесть витков.
Коэффициент трансформации между первичной обмоткой и всей сборкой в качестве «вторичной» составляет 3:1. (18 ÷ 6 = 3). Преобразование импеданса равно квадрату коэффициента, в данном случае преобразование импеданса 9:1.

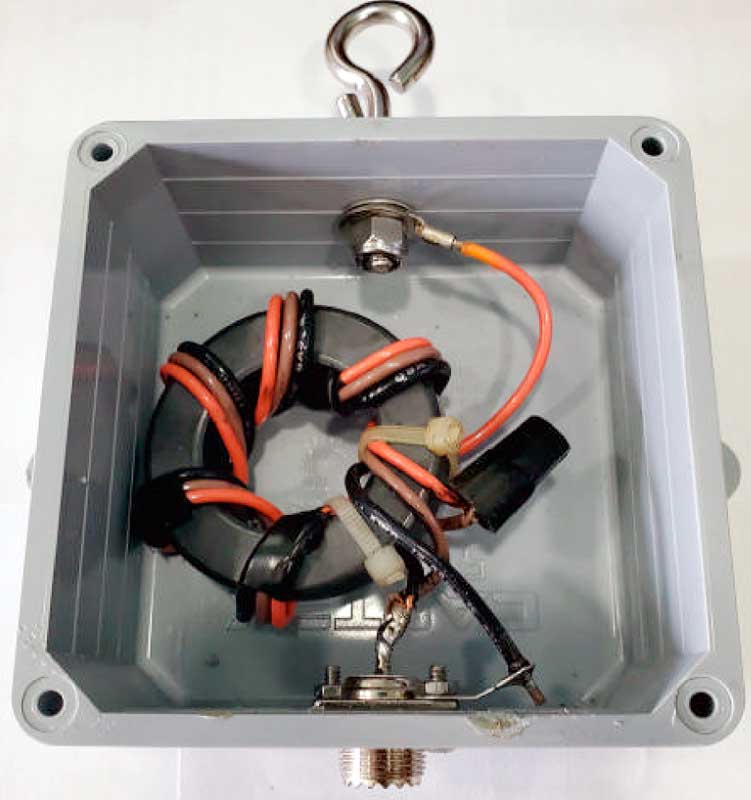

Наматывать сердечник просто и понятно. Наличие небольших стяжек-хомутов для фиксации начала и конца помогает. Далее, обращая внимание на точки начала и конца на схеме, начинайте делать соединения между витками. На фото C показан unun в корпусе.
Испытания в эфире антенна типа end-fed
Первоначальная проверка unun 9:1 с антенной длиной около 41,7 метров на высоте 15 метров с тюнером. Антенна типа end-fed способна согласовываться 1:1 на диапазонах 160, 80, 20, 15 и 10 метров.
Конечно, можно адаптировать этот подход для развёртываемой антенны под вашу конкретную ситуацию. Длина 41,7 метров хорошо подошла между мачтой и удобным деревом. Также она согласуется на 160 метрах.
Неплохо посмотреть в таблицах, подходящая длина для диапазонов от 40 до 10 метров составит от 10,3 до 13,1 метров. Вполне легко развёртываемая длина в полевых условиях. При выборе длины антенны типа «случайный провод» с питанием с конца. Делайте её не менее четверти длины волны для самой низкой частоты. При этом можем получить хорошие результаты с такими антеннами.
