Генератор: от первых наблюдений до кварцевой стабилизации

Генератор

Генератор (осциллятор) — один из ключевых элементов электронных устройств.
Его история наглядно показывает, как фундаментальные исследования превращаются в практические
устройства. В статье — путь от первых опытов с раскалёнными металлами до современных схем
на транзисторах и кварцевых резонаторах.




От электроскопа до триода

Отсчёт истории генератора можно вести с 1873 года. Тогда Гутри,
экспериментируя с электроскопами, заметил: отрицательно заряженный электроскоп при контакте
с тёмно-красной раскалённой металлической сферой терял заряд, а положительно заряженный — нет.
При белом свечении сферы разряжались оба. Сегодня мы знаем: раскалённый до белого каления
металл испускает не только электроны, но и положительные ионы.

В 1880-е годы Эльтер, Гайтель и Эдисон зафиксировали одностороннюю проводимость
между раскалённым металлом и электродом — явление Эдисона. Английский физик Прис
установил, что сила тока в таких лампах зависит от приложенного напряжения.

В 1890-е годы Дж. А. Флеминг применил это явление для выпрямления
высокочастотных токов, запатентовав «Oscillation Valve» — лампу Флеминга.
А в 1907 году он ввёл между катодом и анодом дополнительный электрод,
управляющий потоком электронов. Так появился триод — сначала для
детектирования, затем как усилитель.

Ли де Форест осознал возможность генерации колебаний с помощью ламп, но патент оформил лишь
в 1913 году. Лампы утвердились в роли генераторов высокочастотных
колебаний
.

Принцип работы генератор

Осциллятор работает подобно нежелательной акустической обратной связи в микрофонных усилителях:
часть выходного сигнала подаётся на вход усилительного элемента, и система начинает колебаться.
Разница в том, что в генераторе эта связь полезная и управляемая.

Для колебаний на нужной частоте необходим резонансный контур:

  • у низкочастотных генераторов — RC-цепь;
  • у высокочастотных — LC-контур или кварцевый резонатор.

В последовательном LC-контуре в резонансе сопротивление минимально, в параллельном — максимально.
Резонансную частоту в МГц удобно вычислять по формуле:

f (МГц) ≈ 25330 / √(L · C)
где L — индуктивность в мкГн, C — ёмкость в пФ

Первые схемы

В создании первого генератора участвовали Мейснер (Европа) и
Армстронг (Америка). Катушку обратной связи первый назвал
«Rückkopplungsspule», второй — «tickler coil» («щекочущая катушка»).

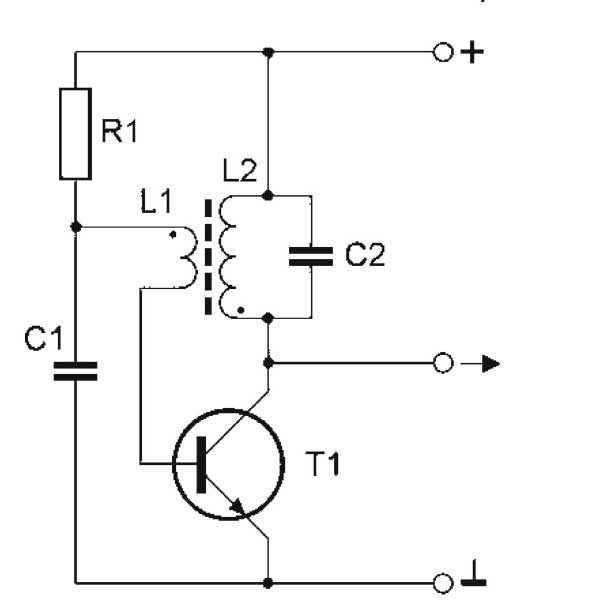

Мейснер

Усовершенствования предложили:

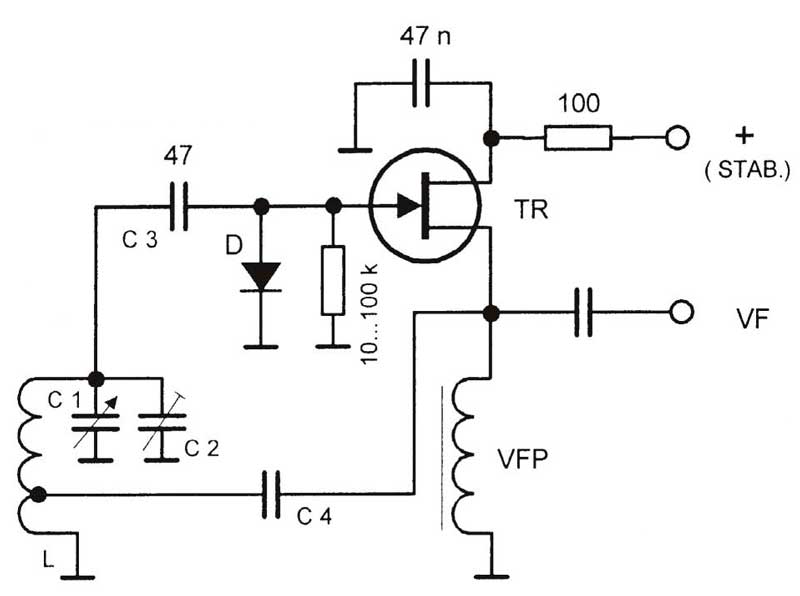

  • Р. Хартли — отбор энергии прямо с резонирующей катушки;
  • Э. Х. Колпиттс — разделение конденсатора контура на два с снятием
    напряжения обратной связи с точки соединения.

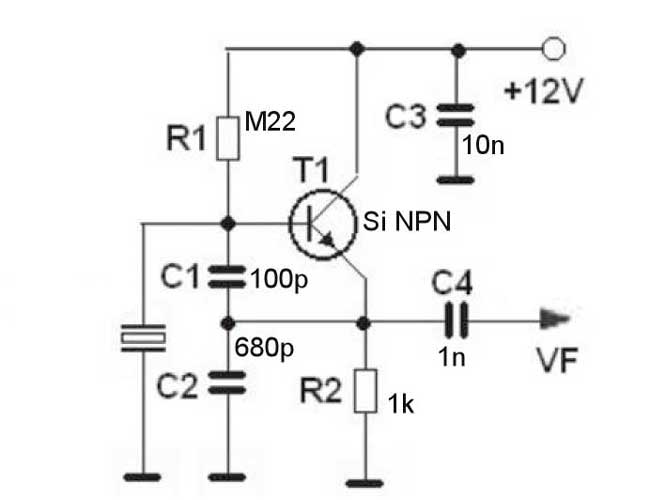

Колпиттс

Колпиттс

Генератор проблема стабильности

Базовые схемы генераторов нестабильны: радиолюбители старшего поколения помнят передатчики,
где генератор «уплывал» и требовал подстройки прямо во время сеанса.

Источники нестабильности:

  • нагрев элементов и изменение внутренних ёмкостей ламп;
  • температурный дрейф кварца (решается термостатированием).

Если генератор должен перестраиваться по частоте, выходной сигнал обязан
сохранять не только стабильность, но и постоянную амплитуду. Это достигается
только удачной схемой и правильным выбором элементов связи. Этой задачей занимался, среди прочих,
Йиржи Вацкарж, чьи схемы получили международное признание.

Практические типы генераторов

Тип Обратная связь Особенности
Мейснер Катушка связи L2 Простота, невысокая стабильность
Хартли Отвод от катушки L1 Меньше деталей
Колпиттс Ёмкостный делитель Хорошая стабильность
Зейлер Делитель C2/C3 на FET Простота
Клэпп Делитель + 3 конденсатора Высокая стабильность, перестройка
Франклин Развязывающий каскад TR2 Стабильность, до 4 МГц
Пирс Кварцевый резонатор Очень высокая стабильность

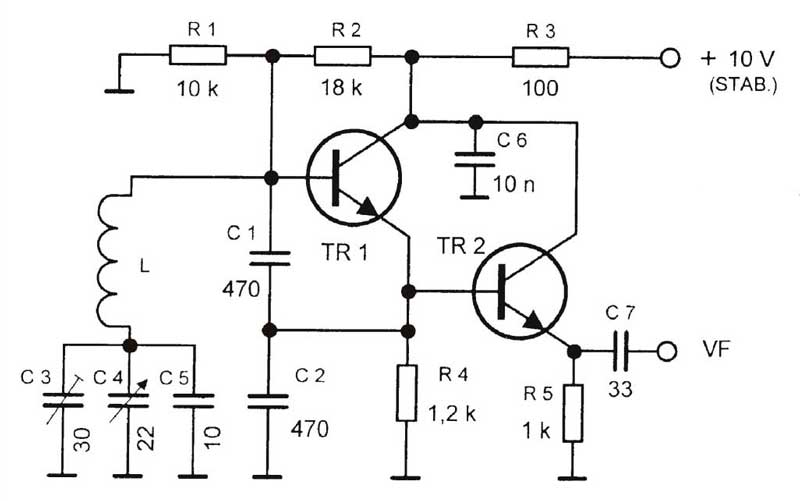

Генератор Клэппа — один из самых популярных у радиолюбителей. Описан почти
одновременно Гурье (Европа) и Клэппом (Америка). Цепь связи — пара конденсаторов C1/C2,
последовательный контур — три конденсатора C3–C5, позволяющие перестраивать частоту и
компенсировать температуру.

Генератор Клэпп

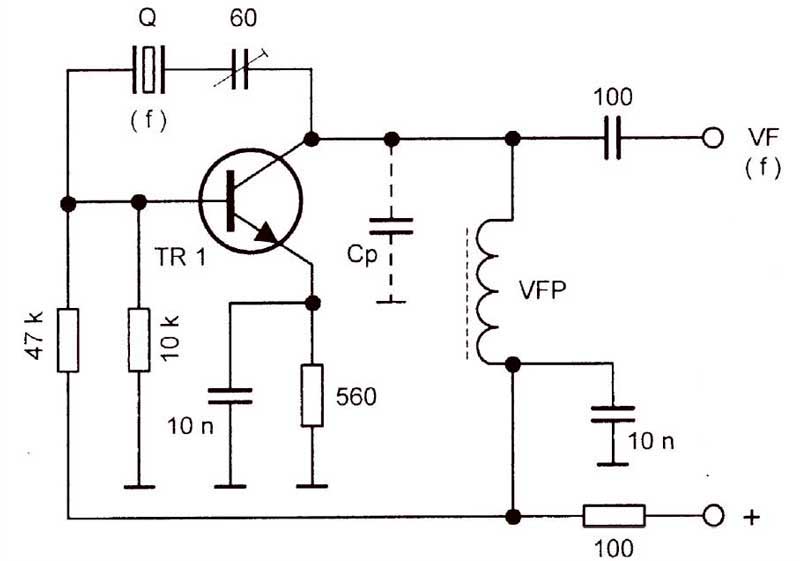

Генератор Пирса управляется кварцевым кристаллом. До 20 МГц работает на
основной частоте, выше (вплоть до 100+ МГц) — на 3-, 5- или 7-й гармонике.

Пирс

Современная элементная база генератор

На смену лампам пришли транзисторы, интегральные схемы, кварцевые и керамические резонаторы,
микроконтроллеры с цифровым синтезом частоты (DDS). Но базовые принципы —
обратная связь, резонанс, стабильность — остаются неизменными.

Заключение

История генератора — от опытов Гутри до кварцевых схем Пирса — показывает, как научные открытия
становятся основой практических устройств. Генератор остаётся одним из ключевых элементов
современной техники: от простейшего RC-генератора до кварцевого стандарта частоты в
навигационных системах.
