Блок питания на базе RD6018, эта история достаточна давняя, но фото из архивов остались. Вот и решил написать про блок питания, который давненько собрал для своих нужд. Про сам блок RD6018 описывать не буду многим он известен. На самом деле мощные импульсные блоки на тот момент имелись, но хотелось что-то по входу RD6018 менее шумящее.

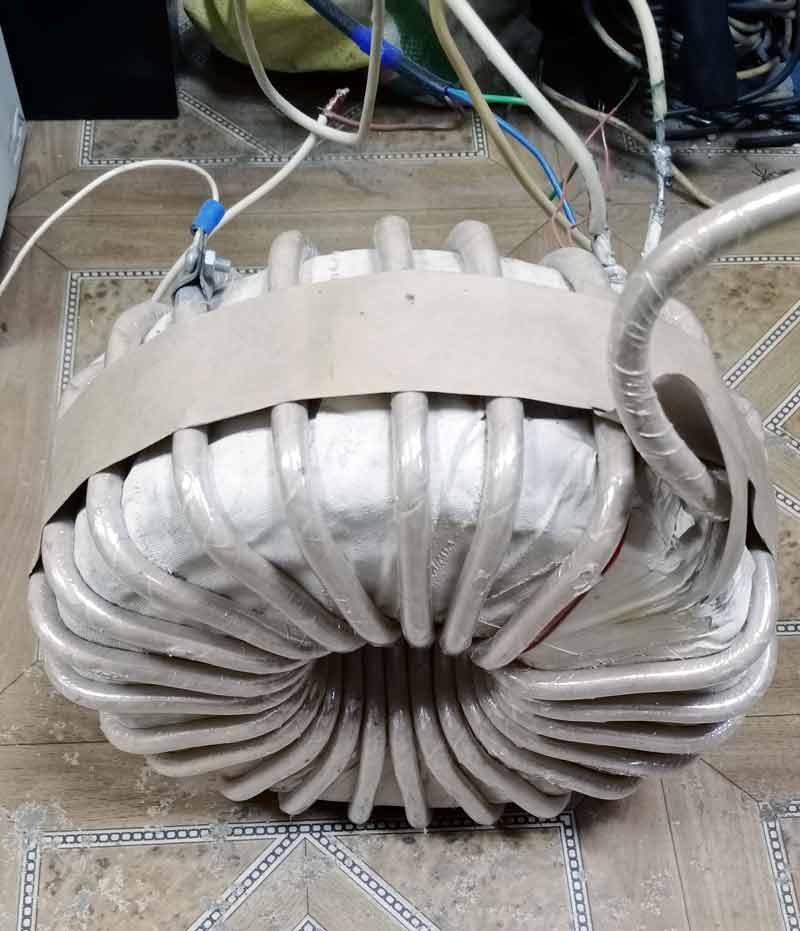

А тут по случаю подвернулся трансформатор от сварочного аппарата на тороидальном сердечнике. Вот и решил, а почему бы его не приспособить под первичный источник питания. Вот так он на тот момент выглядел фото ниже.
Ну а что дальше:

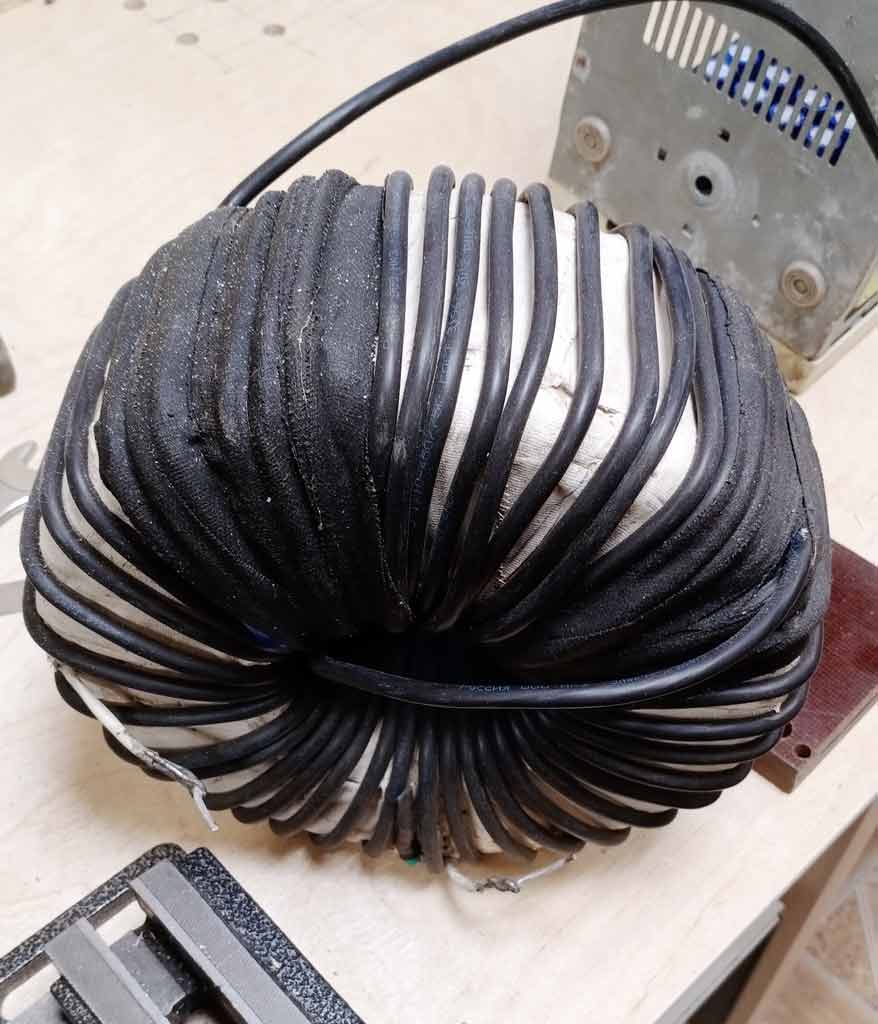

Немного поразмыслив по вторичной обмотке и, решил смотать алюминиевую, а взамен намотать медным проводом. Провод взял практически обычный, но с качественной изоляцией марку уже и не припомню. Сечение провода выбрал порядка 10 квадрат, что мне на самом деле более чем достаточно. Блок RD6018 имеет выходной ток 18 ампер так что смысла не было что-то придумывать более мощное.

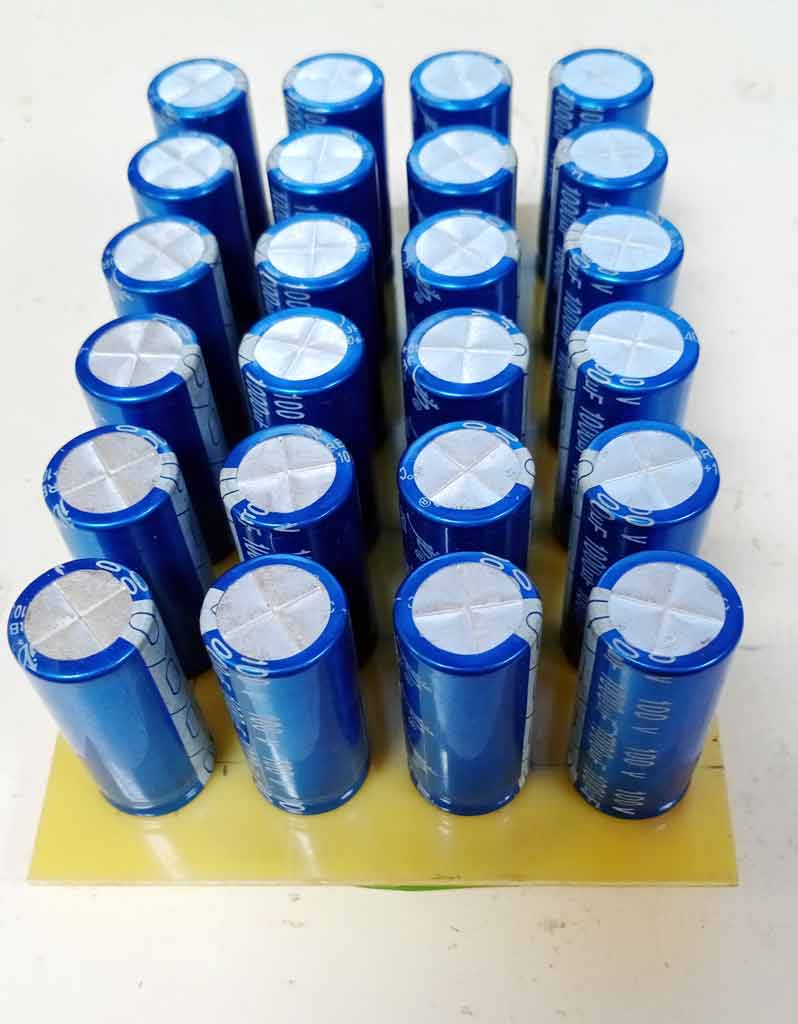

А далее оставалось за малым выбрать диодный мост и фильтрующие электролитические конденсаторы. Немного посмотрел на эту тему информацию пришел к решению, что поставлю много конденсаторов с небольшой емкостью. Вот так и воплотил на практике такую небольшую батарею конденсаторов на фото ниже.
Применил конденсаторы на 1000 микрофарад 100 вольт, так как напряжение на вторичной обмотке тора порядка 40 — 44 вольт переменного напряжения. Диодный мост выбрал стандартный на 50 ампер не те, которые дымят уже при 15 ампер, а нормальные, я их тестировал на радиаторе под нагрузкой 30 ампер держат без проблем. Блок питания на базе RD6018 вырисовывался впечатляющим, габаритным.

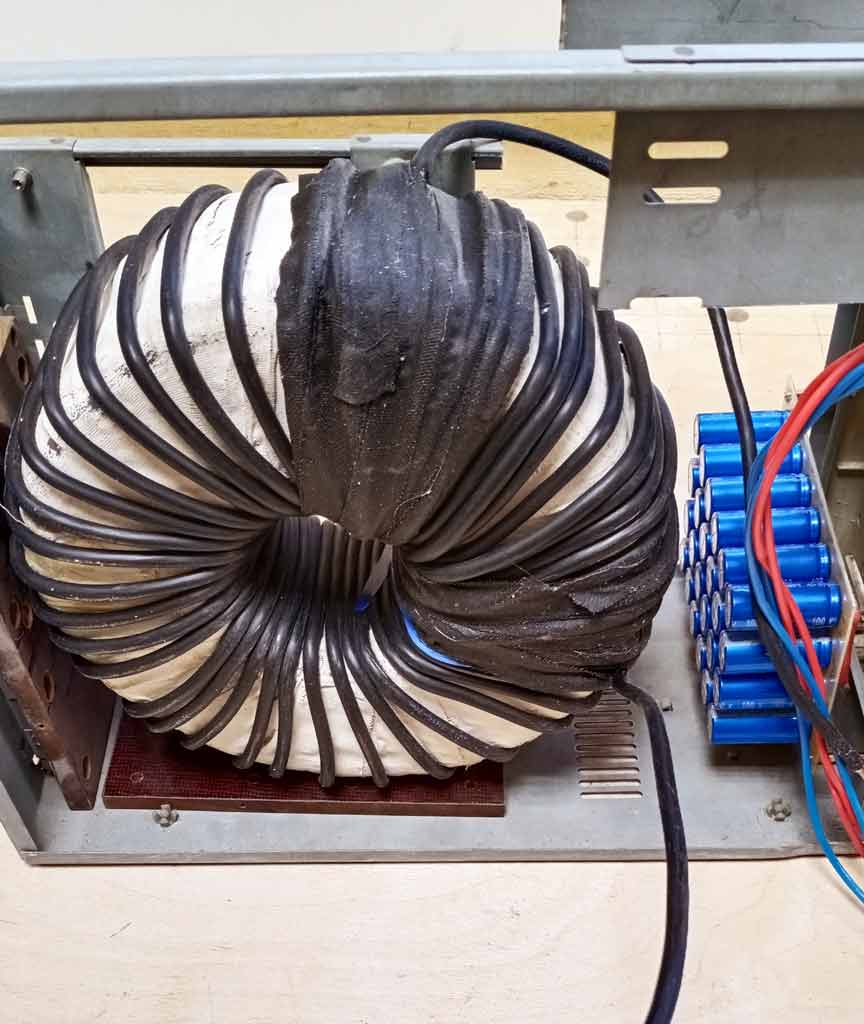

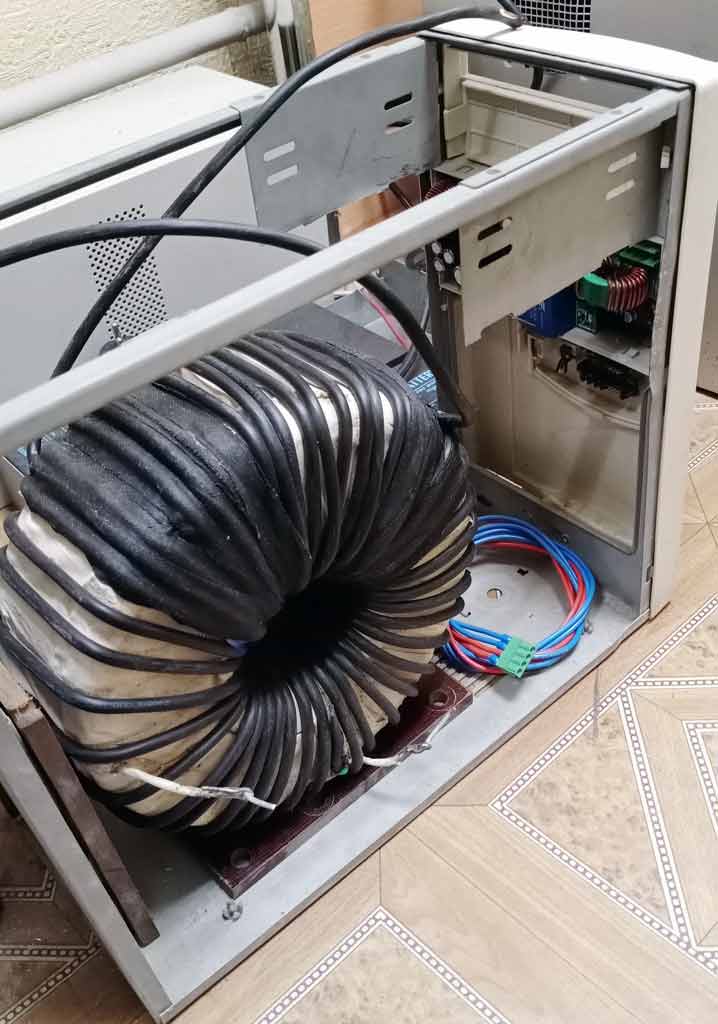

На самом деле для меня габариты были не столь актуальны, место под этот блок питания было достаточно. Вот так и вырисовалась вся концепция сего устройства. Корпус под блок питания на базе RD6018 взял от старого системного блока. Он вполне все вписался в интерьер так сказать мастерской.
Прошло уже достаточно времени, а именно уже года 3 работает и проблем с ним нет. Все как говорят в дело, и трансформатор при деле с корпусом. А блок питания получился неплохим и занял свое достойное место и постоянно используется.
